Passt wie angegossen!
Profitieren Sie von unseren Produktvorteilen:
- Perfekte Oberflächen und verdeckte Angiessmarkierungen durch Anspritzen von der Bauteil-Unterseite, mit Ringelflow rückwandig.
- Mögliche Anspritzung bis zu 10 mm oberhalb oder unterhalb der Trennebene
- Variable Anschnittgrößen von 0,5 bis 3,5 mm
- Exaktes Abreißen des Anschnitts durch eine klar definierte Abrisskante
- Zeit- und Kostenersparnis durch schnelle, einfache Austauschbarkeit.
- Hohe Verschleißfestigkeit
- Geringe Abmessungen durch ungeteilte Bauweise
- Gewährleistung einer sehr hohen Prozess-Sicherheit der Formteileproduktion
- Optimale Angussbalance bei Mehrfachfanspritzungen
Der Exaflow-Katalog mit detaillierten technischen Details zum Download: Angießeinsätze
NEU: Passt wie angegossen – Jetzt klickt’s bei Zotter Werkzeug-Normalien – PDF-Download
Ringelflow – GRF-5
Für die rückwandige Anspritzung kleiner und mittelgroßer Bauteile. Größere Wanddicke am Artikel möglich. Anspritzpunkt im Inneren des Formteils. Noch vielseitiger, individueller bearbeitbar, Freistrahlbildung wird vermieden, glatte Formteil-Außenkontur, Anschnittdurchmesser bis zu 1,8 mm und Schussgewicht bis 100 g pro Einsatz sind möglich. Für alle gängigen, unverstärkten Kunststofftypen geeignet. Gefüllte und spröde Kunststoffe auf Anfrage! Weitere Eigenschaften Ringelflow – GRF-5 siehe PDF und unseren News-Beitrag..
Maxiflow – GXK
In den Typen GXK-1, GXK-2 und GXK-3 erhältlich. Für die unterflurige Anspritzung mittelgroßer und großer Bauteile. Konturierbar bis zu einer Tiefe von 11,5 mm. Anschnittdurchmesser bis zu 3,5 mm und Schussgewicht bis zu 1.200 g pro Einsatz sind möglich.Realisiert Anspritzung bis zu 10 mm oberhalb oder unterhalb der Trennebene. Mit den Maxiflows von EXAflow lassen sich alle gängigen Kunststofftypen verarbeiten. Auch verstärkte Kunststoffe (z.B. PA mit GF-Anteil) sind verarbeitbar!
Standardflow – GTR
Für die unterflurige Anspritzung kleiner und mittelgroßer Bauteile mit flacher Trennung. Das erhabene Köpfchen garantiert einen verdeckten Abriss des Angusspunktes. Erhältlich in den Abmessungen 10,12 und 14 mit Anschnittgröße von Ø 0,8 bis 2,4mm.
Standardflow – GTE
Gleiche Funktion wie Typ GTR in der Ausführung eckig. Erhältlich in den Abmessungen 10×8, 12×10 und 14x12mm mit Anschnittgröße von Ø 0,8 bis 2,4mm.
Konturflow – GTK
Für die unterflurige Anspritzung kleiner und mittelgroßer Bauteile mit Kontur im Angussbereich. Der Konturflow kann bis zu einer Tiefe von 3mm bearbeitet werden. Anschnittgröße bis Ø 1,7mm sind möglich.
Miniflow – GTM
Für die unterflurige Anspritzung kleiner Bauteile mit geringen Wandstärken. Dieser Angießeinsatz hat kein Köpfchen und eignet sich deshalb auch für die Verwendung bei sehr geringen Wandstärken. Kleinste Abmessungen (10x5mm) mit Anschnittgröße von Ø 0,5 bis 1,1mm.
Midiflow – GMK
Endlich haben wir nun unsere neue Produktserie “Midiflow” für Sie verkaufsfertig lagernd. Der Midiflow arbeitet wie der Maxiflow, ist allerdings für kleinere Artikel geeignet. Ausführliche Informationen dazu finden Sie im PDF-Download

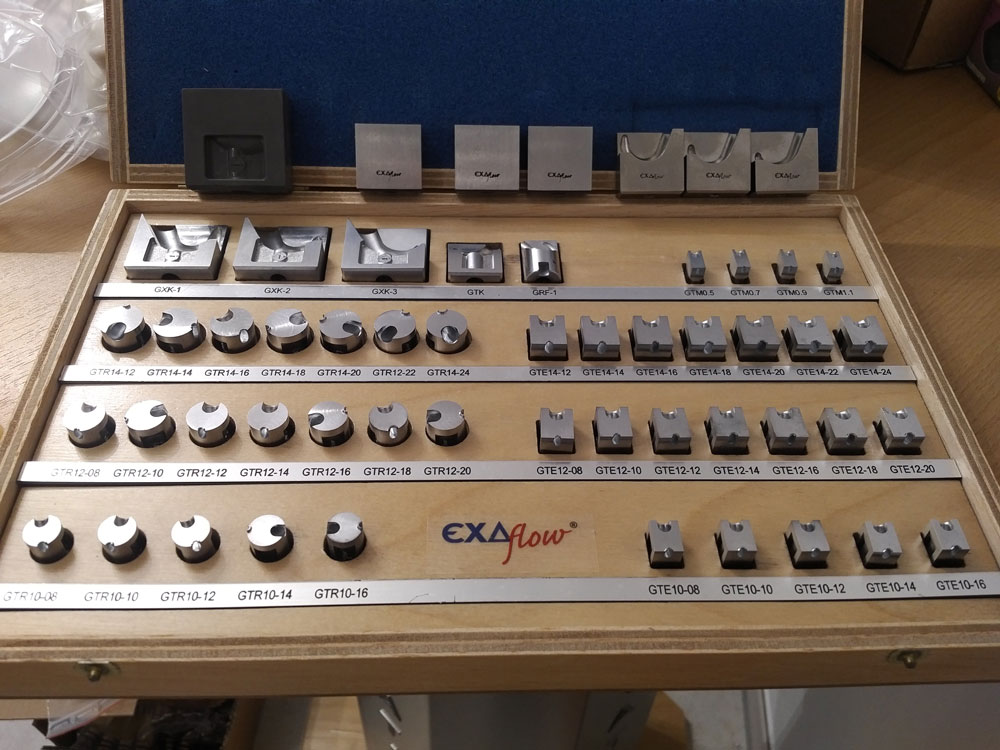

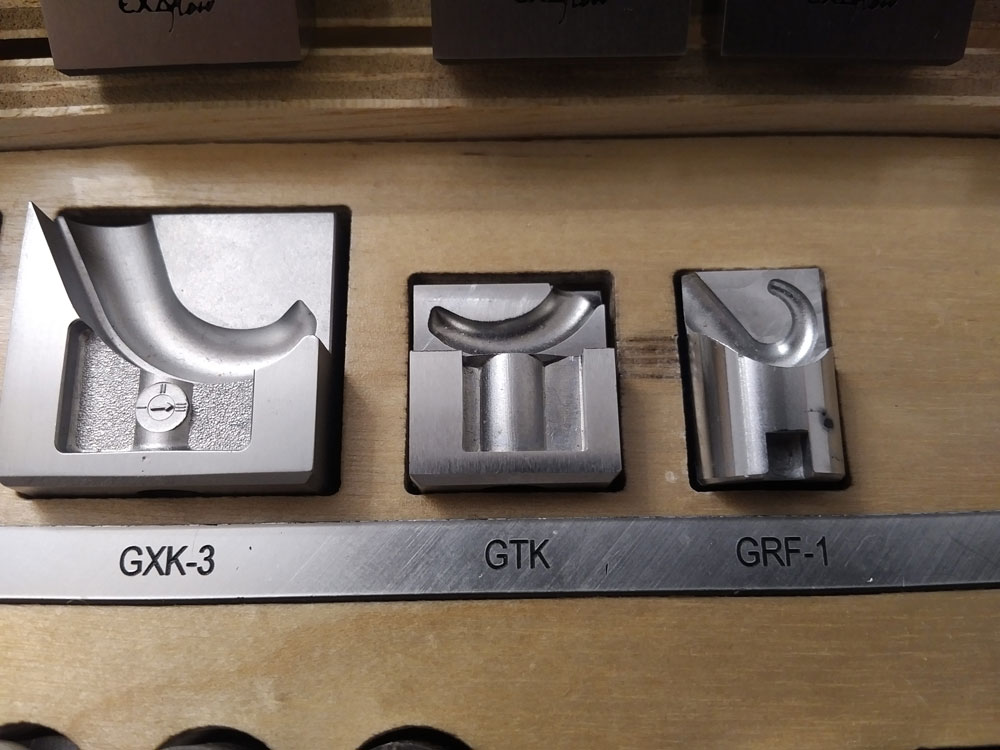

Unser Sortiment
Ein Mausklick vergrößert die Darstellung und startet auf Wunsch die Slideshow.
